功能描述：

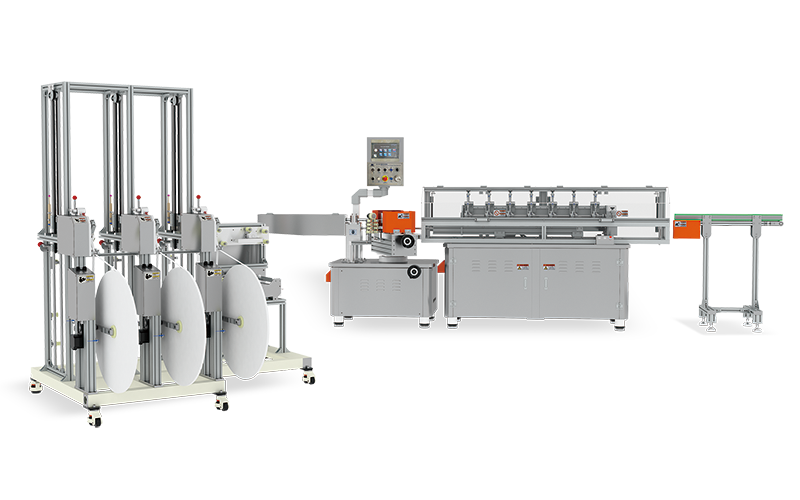

18款mini系列紙管機，設計理念小型、簡約、穩定、高速、智能、網絡化。
標準生產1英寸以內紙管（內徑25mm)厚度小于1mm。
主要用于生產紙吸管，筆芯管等，可一次完成多段切割。
符合食品級產品生產要求，
生產螺旋型紙管從涂膠、卷繞、到按要求切割一次完成。
產品特點：
1、主體機架，采用厚重型鋼板經數控切割后焊接而成，機架穩重不易變形，運行振動小，低噪聲。
2、供紙架，采用整體高速續紙架，紙帶恒張力控制。
3、供膠架，采用膠水恒溫控制，膠量自動控制。
4、簡約，所有電機都部署到機器內部，便于外部衛生清理。
5、安全，機器按人體學最佳操作設計，傳動部分都做了安全防護。整機用1.2mm厚不銹鋼鎧裝。
6、穩定、以最簡單的傳動原理，以免維護理念設計，盡量減少用戶使用維護頻率。
7、高速，以分鐘100米的入紙速度設計，最大出管速度可達75米/分鐘。
8、網絡化，產品集合工業485總線，工業以太網總線，無線wifi網絡、4G網絡，分散型控制系統。
9、智能化，集中監控，監控中心實時監視車間所有設備運行狀況。生產數據可引入用戶ERP系統，方便生產數據采集。
可以用智能設備實時監視機器運行狀態。設備故障時，自動通知廠家工程師，工程師進行遠程診斷和修復。
主要技術參數：
技術參數 | |
| 卷繞紙張層數 | 3層 |
| 最大卷管直徑 | 20mm |
| 最小卷管直徑 | 3.3mm |
| 最大卷管厚度 | 1.5mm |
| 最小卷管厚度 | 0.2mm |
| 卷芯模具固定方式 | 頂緊 |
| 卷繞機頭 | 二機頭單皮帶 |
| 切割方式 | 氣動切刀，標配7組手動刀架 |
| 上膠方式 | 雙面上膠加單面上膠 |
| 定長方式 | 編碼器（可用內部計數） |
| 操作人數 | 1人 |
| 卷出紙管速度 | 20-60米/分鐘 |
| 調速控制 | 伺服控制 |
| 輸入電源 | 380V三相四線（其他電壓定制） |
規格尺寸 | |
| 主機尺寸：長×寬×高 | 3511mm×1265mm×1800mm |
| 占地面積：長×寬 | 16000mm×7000mm |
| 輪轂直徑 | 215mm |
| 輪轂高度 | 125mm |
| 最小輪距 | 320mm |
| 最大輪距 | 500mm |
| 總質量 | 1500kgs |
傳動系統 | |
| 總功率 | 5.5KW |
| 主機功率 | 3.0KW |
| 輪轂最高轉速 | 200r/min |
| 輪轂輸出扭矩 | 68N.m*2 |
| 輪轂驅動 | 雙輪轂獨立驅動 |
| 軸承 | 哈軸 |
| 導軌 | PMI(銀泰) |
| 滾珠花鍵 | TBI |
控制系統 | |
| PLC控制器 | 臺達 |
| 人機界面 | 威綸觸摸屏 |
| 程序版本 | JS-NC6.0 |
| 伺服系統 | 臺達1.5kw*3 |
| 執行器件(接觸器等) | 中國正泰產品 |
| 信號元件(光電開關等） | 日本歐姆龍產品 |
| 氣動元件 | 臺灣亞德客產品 |
| 同步跟蹤切管系統 | 追剪系統 |
配備裝置 | |
| 遙控器 | 無 |
| 自動落管架 | 電動輸送裝置 |
| 皮帶松緊調節 | 手輪調節 |
| 缺紙自動停機 | 有 |
| 自動供膠水 | 氣動隔膜泵 |
| 紙帶自動供滑潤油 | 同步電動滾輪式 |
| 紙帶張力調節 | 恒張力控制 |
| 紙架類型 | 整體續紙架/存紙16米 |
| 卷管皮帶 | 片基帶 |
| 膠水溫控 | 有 |
| 遠程控制 | 有，web監控 |
附送配件 | |
| 空壓機 | 無（可選配） |
| 應用工具 | 有 |
| 卷管皮帶 | 1條 |
| 卷管芯棒 | 1套 |
