PTE4-120數控紙管機

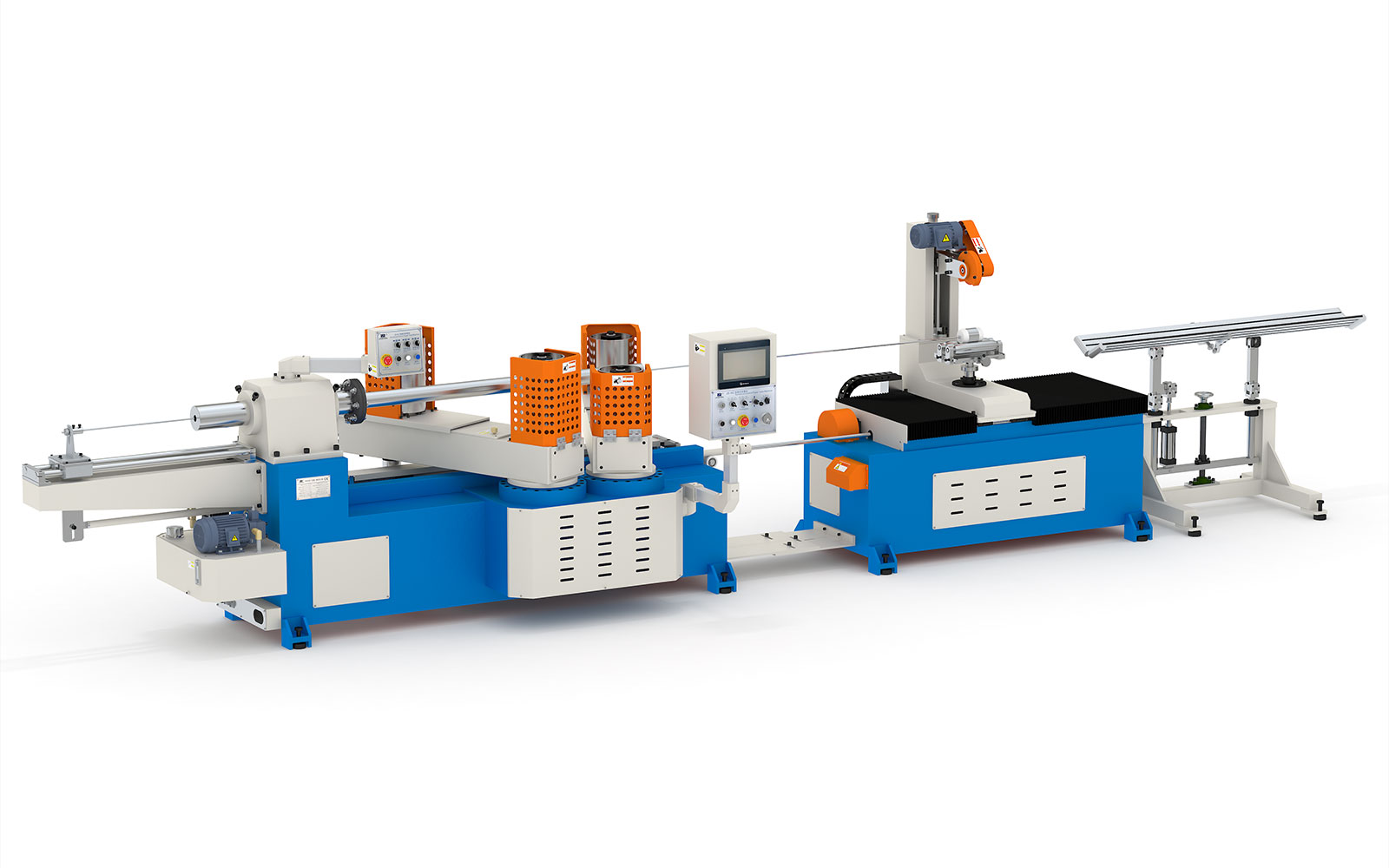

  • PTE-4120紙管機主機
    PTE-4120紙管機主機

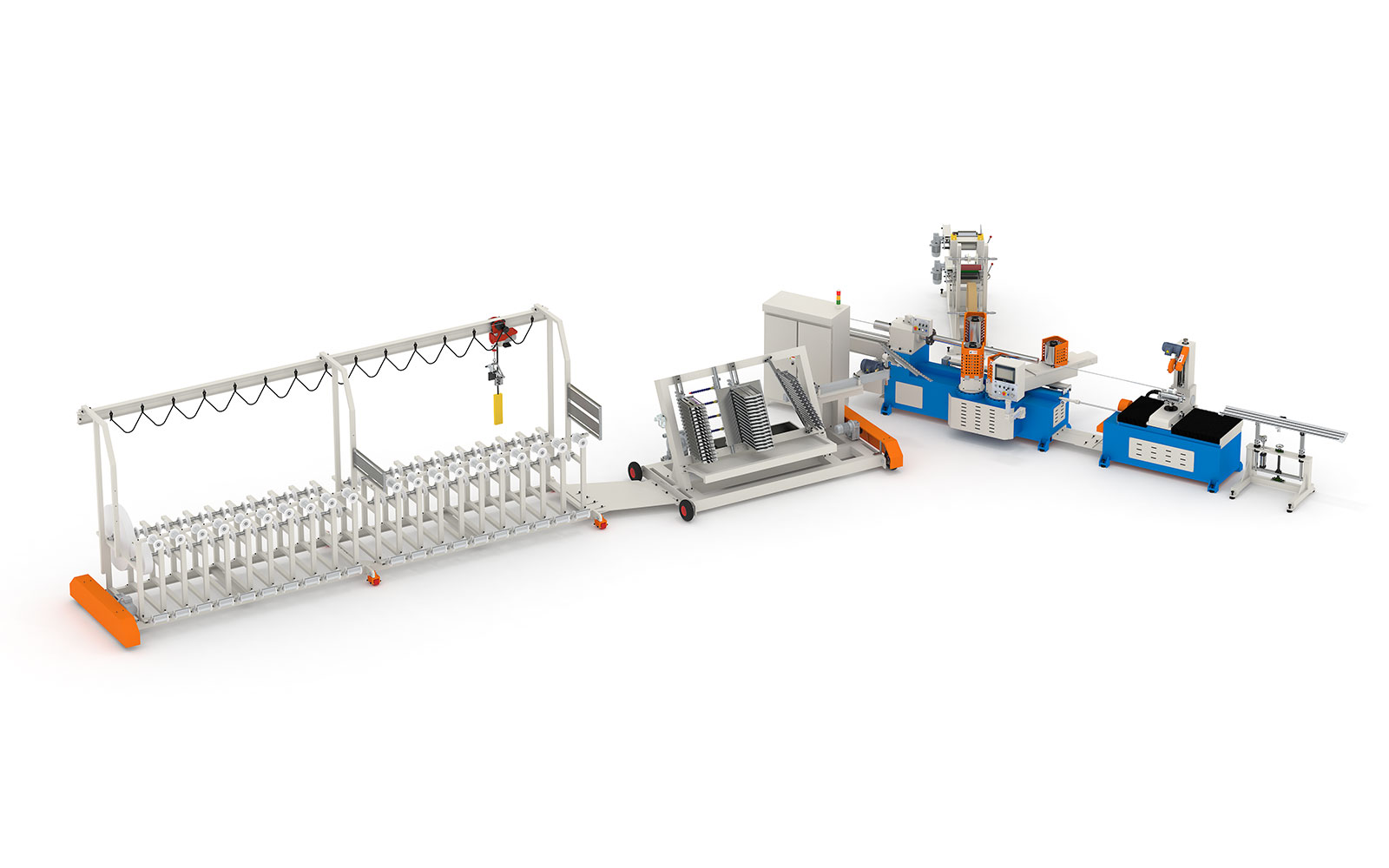

  • PTE-4120紙管機整體圖
    PTE-4120紙管機整體圖

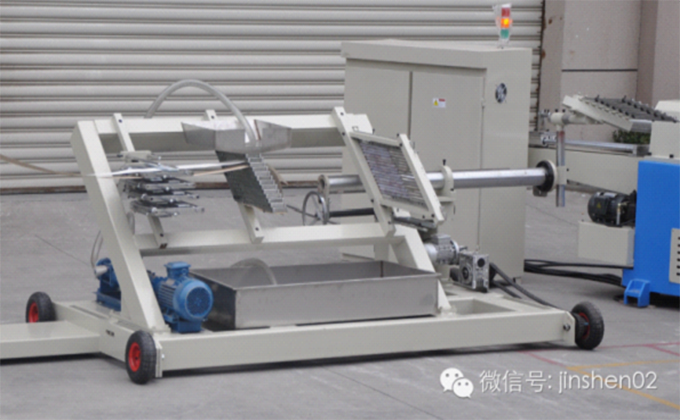

  • 底紙供紙,涂膠,上油一體機。
    底紙供紙,涂膠,上油一體機。

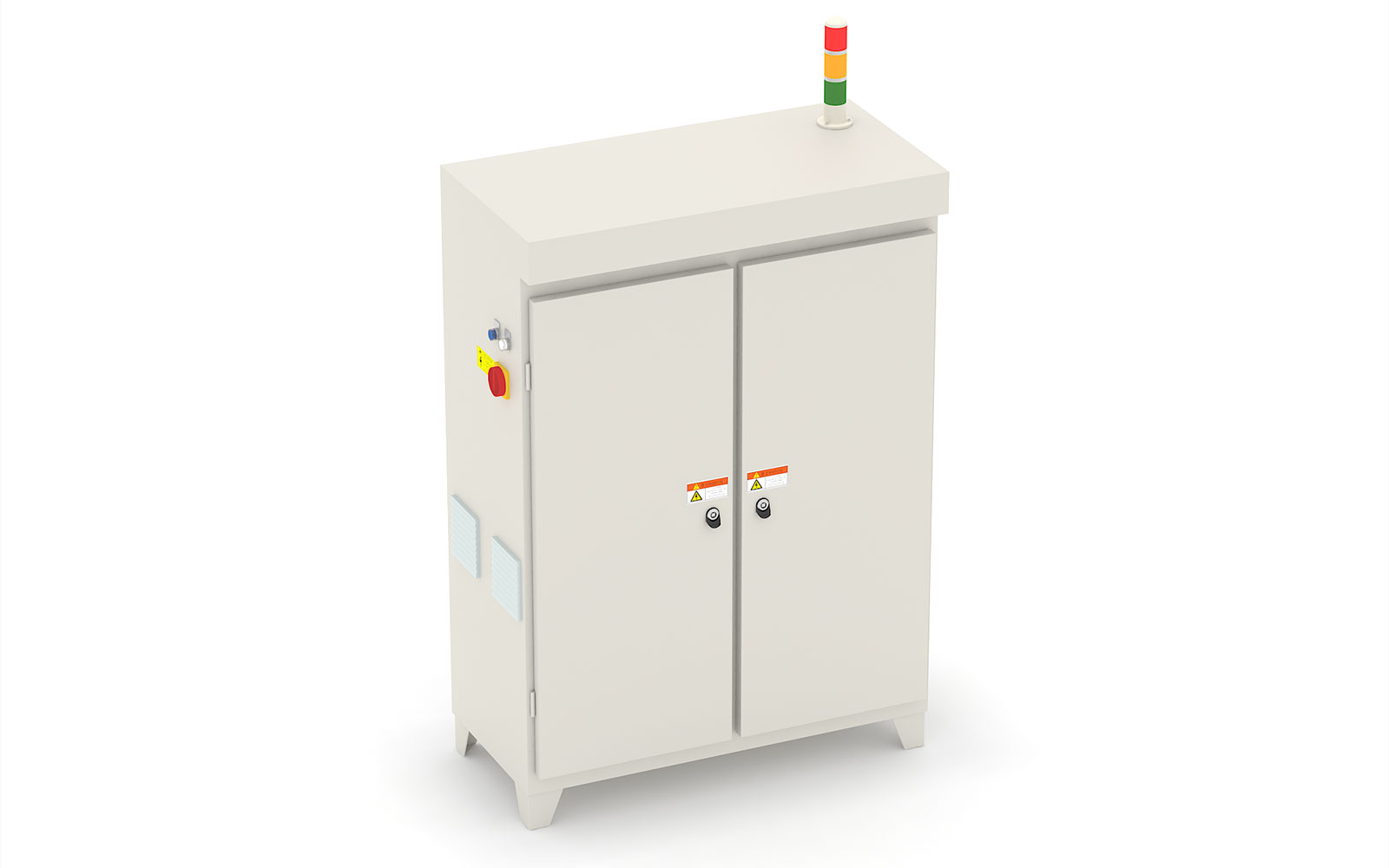

  • 主控制柜
    主控制柜
  • 卷紙管機
  • 2017/06/21


功能描述:

E系列紙管機,設計理念簡約、緊湊、穩定。

標準生產3英寸紙管(內徑76.2mm)厚度小于10mm,最大生產紙管內徑200mm。

生產用途參考:化纖類用紙管、各種包裝復合罐、各種小型工業紙芯管。

生產螺旋型紙管從涂膠、卷繞、到按要求切割一次完成。


產品特點:

1、主體采用厚重型鋼板經數控切割后焊接而成,機架穩重不易變形,振動小。

2、主傳動采用硬齒面全油浴齒輪減速,低噪聲,低發熱,高轉速,大轉矩。

3、主電機采用矢量型高扭矩變頻器調速.

4、配備液壓皮帶張緊裝置,帶皮帶張力傳感器,和皮帶角度傳感器,可自動調節皮帶張力和角度。

5、配備數控同步追剪系統,切臺由精密滾珠絲杠和高性能伺服電機驅動。

6、配備脈沖定長控制,配合前饋補償功能,在不同主機運行速度下保證了切割長度一致。

7、采用雙PLC控制系統, IO輸出控制和功能性運算分開控制,提高切割響應速度,切割長度控制比以往更加準確。

8、配置新型的操作面板和大尺寸彩色觸摸屏人機界面操作。

9、帶多功能底紙供應裝置,斷紙自動停機功能。

10、配整體供紙架、供膠涂膠架、導紙裝置一體化聯動裝置,全電動調節.

11、模塊化電氣布局設計,使用、維護、維修更方便更科學。

12、可選配網絡模塊,用于多臺設備或流水線聯網運行,也可以用遠程監控和維護,MODBUS TCP協議。

13、可選配偏心軸紙帶張力裝置或氣壓式紙帶張力裝置。


配置多功能底紙上紙裝置:

特點:該裝置集紙盤上紙機構、壓輥式單面涂膠機構、滾筒式上潤滑油機構、編碼器紙帶長度和速度采集機構于一體。



標準配置16層瀑布式涂膠架:(其他涂膠裝置可選)

特點:整體膠架高度低容易操作,采用3kw螺桿膠泵循環淋膠,聚氨酯膠管刮膠。

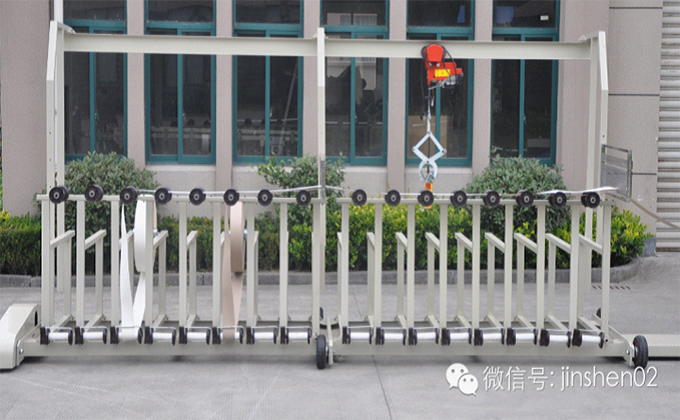

標準配置16層90度整體上紙架:

特點:采用電動行吊上紙,上紙盤輕松及容易操作。

          帶動力紙架角度調節裝置。

          最大上紙盤直徑達1500mm(1500mm以上可定制)。


主要技術參數:

技術參數

卷繞紙張層數 3-16層
最大卷管直徑 200mm
最小卷管直徑 20mm
最大卷管厚度 10mm
最小卷管厚度 0.5mm
卷芯模具固定方式 法蘭加頂緊
卷繞機頭 四機頭雙皮帶
切割方式 單圓刀無阻力切割
上膠方式 雙面上膠
定長方式 編碼器(光電定位可選配)
操作人數 1-2人
卷出紙管速度 3-20米/分鐘
調速控制 變頻器
輸入電源 380V三相四線(其他電壓定制)

規格尺寸

主機尺寸:長×寬×高 5900mm×1700mm×2000mm
占地面積:長×寬 16000mm×9000mm
輪轂直徑 215mm
輪轂高度 400mm
最小輪距 750mm
最大輪距 950mm
總質量 5045KG

傳動系統

主機功率 7.5KW
輪轂轉速 47r/min
輪轂輸出扭矩 1360N.m
傳動方式 齒輪傳動和鏈傳動
傳動鏈型號 12A×2
輪轂驅動 2輪驅動
切刀電機 步進電機/萬鑫齒輪電機
軸承 哈軸

控制系統

PLC控制器 臺灣臺達
人機界面 臺灣維綸觸摸屏
程序版本 JS-PTM4.2
變頻器 日本安川 7.5KW
執行器件(接觸器等) 中國正泰產品
信號元件(光電開關等) 日本歐姆龍產品
氣動元件 臺灣亞德客產品
調角電機 杭州嘉誠
同步控制 X軸伺服絲桿Z軸步進絲桿
同步跟蹤切管系統 伺服同步跟蹤切割


配備裝置

遙控器 可選配
自動落管架
皮帶對角 電動
皮帶松緊調節 液壓調節
主機擺角
缺紙自動停機 底紙自動停機
自動供膠水 隔膜泵
紙帶自動供滑潤油 自動
張力調節 機械調節
紙架類型 整體紙架
卷管皮帶 帆布帶

附送配件

卷管芯棒 1套
卷管皮帶 1條
應用工具
底、面紙裝置
