功能描述:

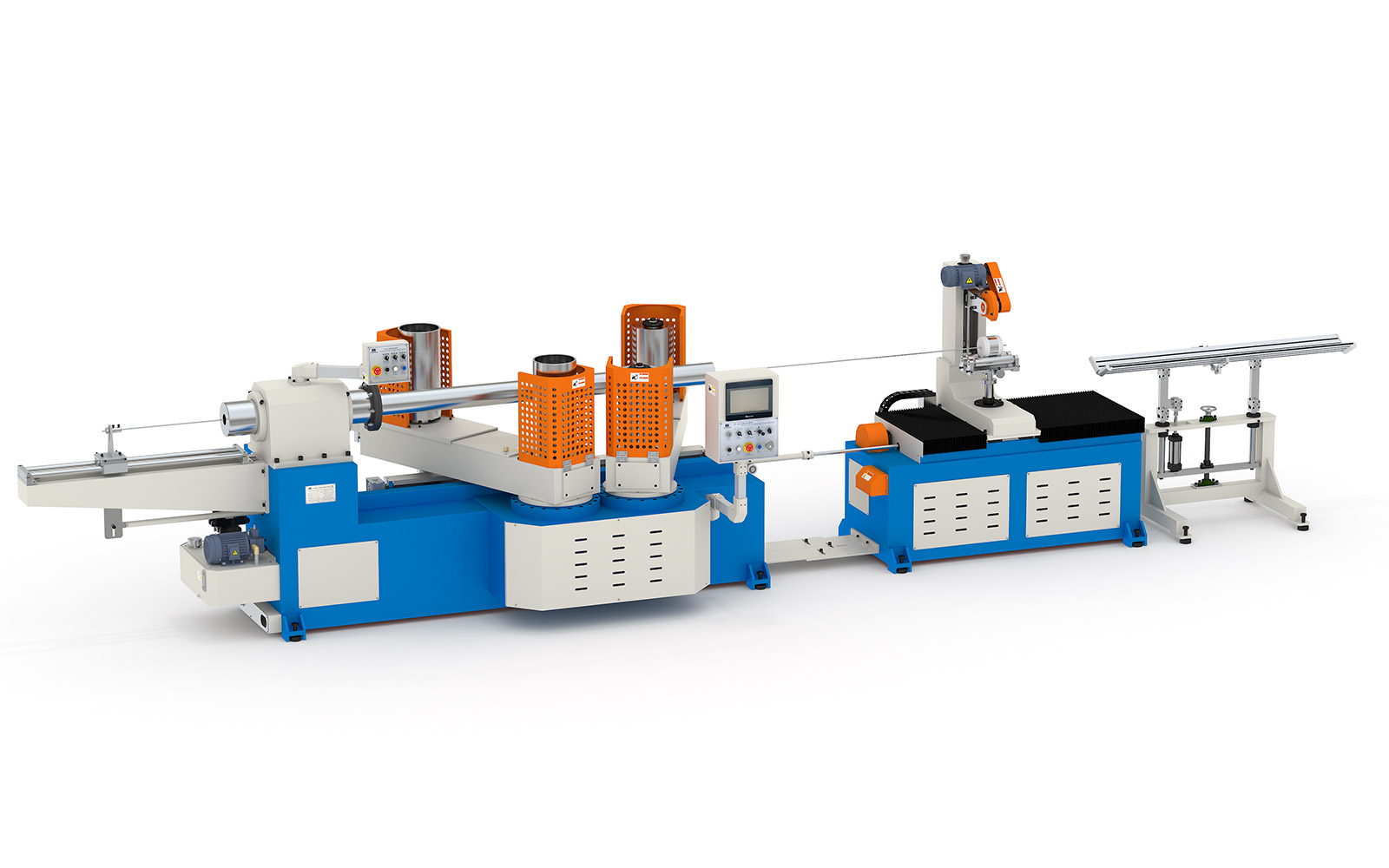

E系列紙管機,設計理念簡約、緊湊、穩定。
標準生產6英寸紙管(內徑152.4mm)厚度小于15mm,最大生產紙管內徑300mm。
生產用途參考:各類薄膜收卷用紙管、造紙行業用紙管、各種中型工業紙芯管。
生產螺旋型紙管從涂膠、卷繞、到按要求切割一次完成。
產品特點:
1、主體采用厚重型鋼板經數控切割后焊接而成,機架穩重不易變形,振動小。
2、主傳動采用硬齒面全油浴齒輪減速,低噪聲,低發熱,高轉速,大轉矩。
3、主電機采用矢量型高扭矩變頻器調速.
4、配備液壓皮帶張緊裝置,帶皮帶張力傳感器,和皮帶角度傳感器,可自動調節皮帶張力和角度。
5、配備數控同步追剪系統,切臺由精密滾珠絲杠和高性能伺服電機驅動。
6、配備脈沖定長控制,配合前饋補償功能,在不同主機運行速度下保證了切割長度一致。
7、采用雙PLC控制系統, IO輸出控制和功能性運算分開控制,提高切割響應速度,切割長度控制比以往更加準確。
8、配置新型的操作面板和大尺寸彩色觸摸屏人機界面操作。
9、帶多功能底紙供應裝置,斷紙自動停機功能。
10、配整體供紙架、供膠涂膠架、導紙裝置一體化聯動裝置,全電動調節.

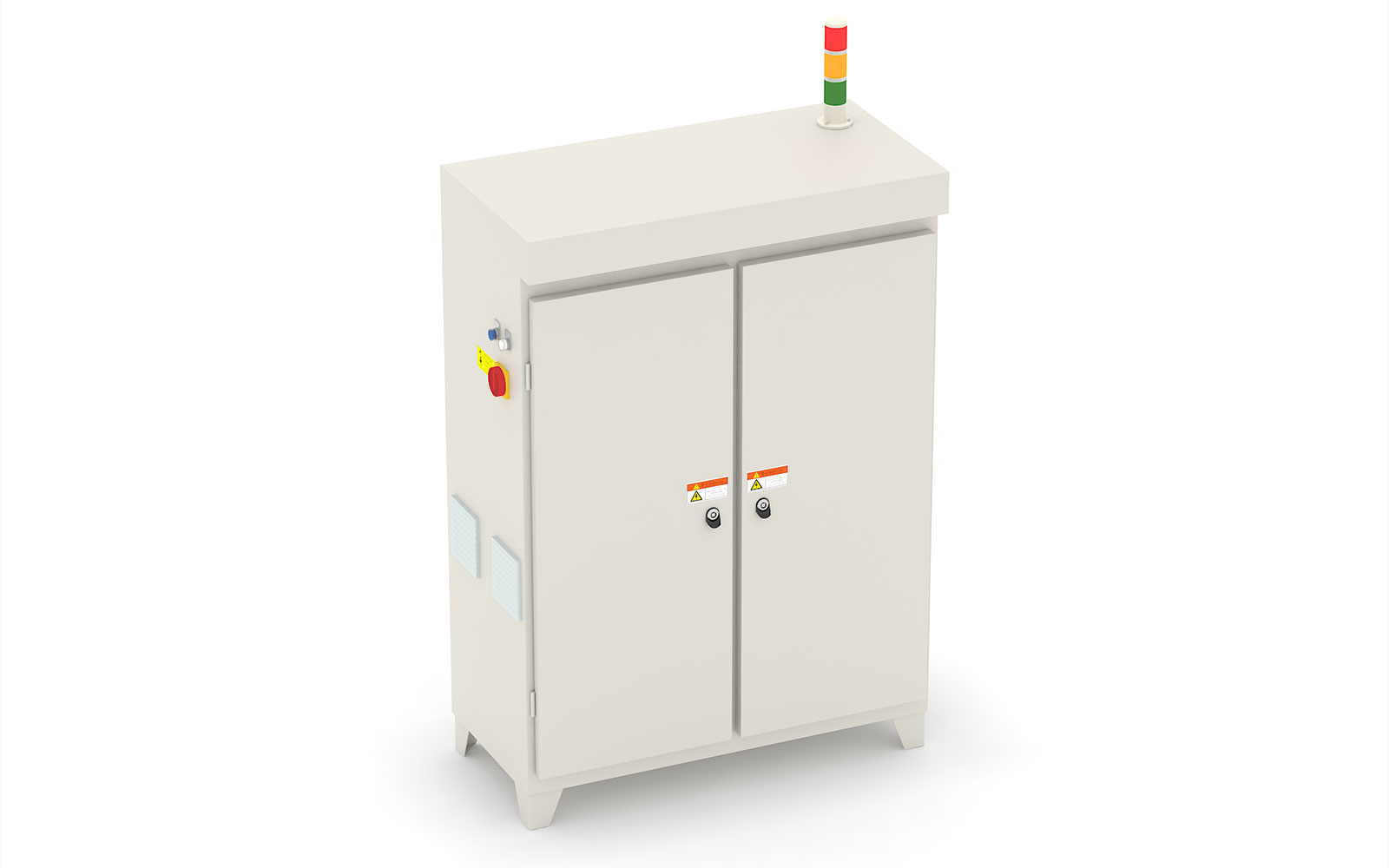

11、模塊化電氣布局設計,使用、維護、維修更方便更科學。
12、可選配網絡模塊,用于多臺設備或流水線聯網運行,也可以用遠程監控和維護,MODBUS TCP協議。
13、可選配偏心軸紙帶張力裝置或氣壓式紙帶張力裝置。
技術參數 | |
卷繞紙張層數 | 3-24層(可定制48層) |
最大卷管直徑 | 300mm |
最小卷管直徑 | 25mm |
最大卷管厚度 | 15mm |
最小卷管厚度 | 0.5mm |
卷芯模具固定方式 | 法蘭加頂緊 |
卷繞機頭 | 四機頭雙皮帶 |
切割方式 | 單圓刀無阻力切割 |
上膠方式 | 雙面上膠 |
定長方式 | 編碼器(光電定位可選) |
操作人數 | 1-4人 |
卷出紙管速度 | 3-20米/分鐘 |
調速控制 | 變頻器 |
輸入電源 | 380V三相四線(其他電壓定制) |
規格尺寸 | |
主機尺寸:長×寬×高 | 5750mm×2000mm×2300mm |
占地面積:長×寬 | 18000mm×6000mm |
輪轂直徑 | 235mm |
輪轂高度 | 400mm/580mm |
最小輪距 | 900mm |
最大輪距 | 1150mm |
總質量 | 7000KG |
傳動系統 | |
主機功率 | 15KW |
輪轂轉速 | 47r/min |
輪轂輸出扭矩 | 2720N.m |
傳動方式 | 齒輪傳動和鏈傳動 |
傳動鏈型號 | 16A×2 |
輪轂驅動 | 4輪驅動 |
切刀電機 | 步進電機/萬鑫齒輪電機 |
軸承 | 哈軸 |
控制系統 | |
PLC控制器 | 臺灣臺達 |
人機界面 | we!view6070T彩色觸摸屏 |
程序版本 | JS-PTM4.2 |
變頻器 | 日本安川 15KW |
執行器件(接觸器等) | 中國正泰產品 |
信號元件(光電開關等) | 日本歐姆龍產品 |
氣動元件 | 臺灣亞德客產品 |
調角電機 | 杭州嘉誠 |
同步控制 | X軸伺服絲桿Z軸步進絲桿 |
同步跟蹤切管系統 | 伺服同步跟蹤切割 |
配備裝置 | |
遙控器 | 可選配 |
自動落管架 | 有 |
皮帶對角 | 電動 |
皮帶調節 | 液壓調節 |
主機擺角 | 有 |
缺紙自動停機 | 底紙自動停機 |
自動供膠水 | 隔膜泵 |
紙帶自動供滑潤油 | 自動 |
張力調節 | 機械調節 |
紙架類型 | 整體紙架 |
卷管皮帶 | 帆布帶 |
附送配件 | |
卷管芯棒 | 1套 |
卷管皮帶 | 1條 |
應用工具 | 有 |
底、面紙裝置 | 有 |
