PTE2-120數控紙管機

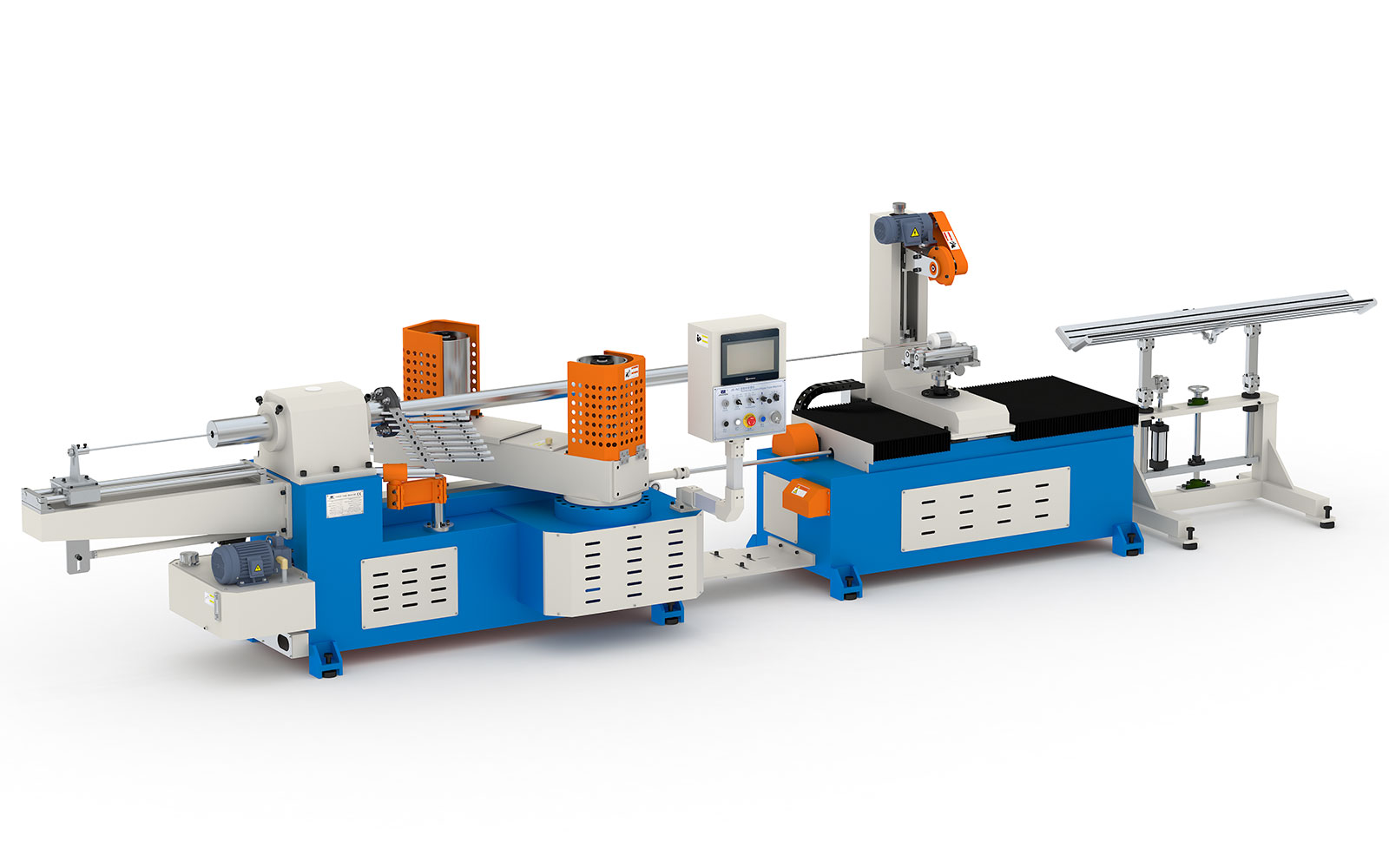

  • 紙管機主機,含接管架。
    紙管機主機,含接管架。
  • 整體安裝圖
    整體安裝圖

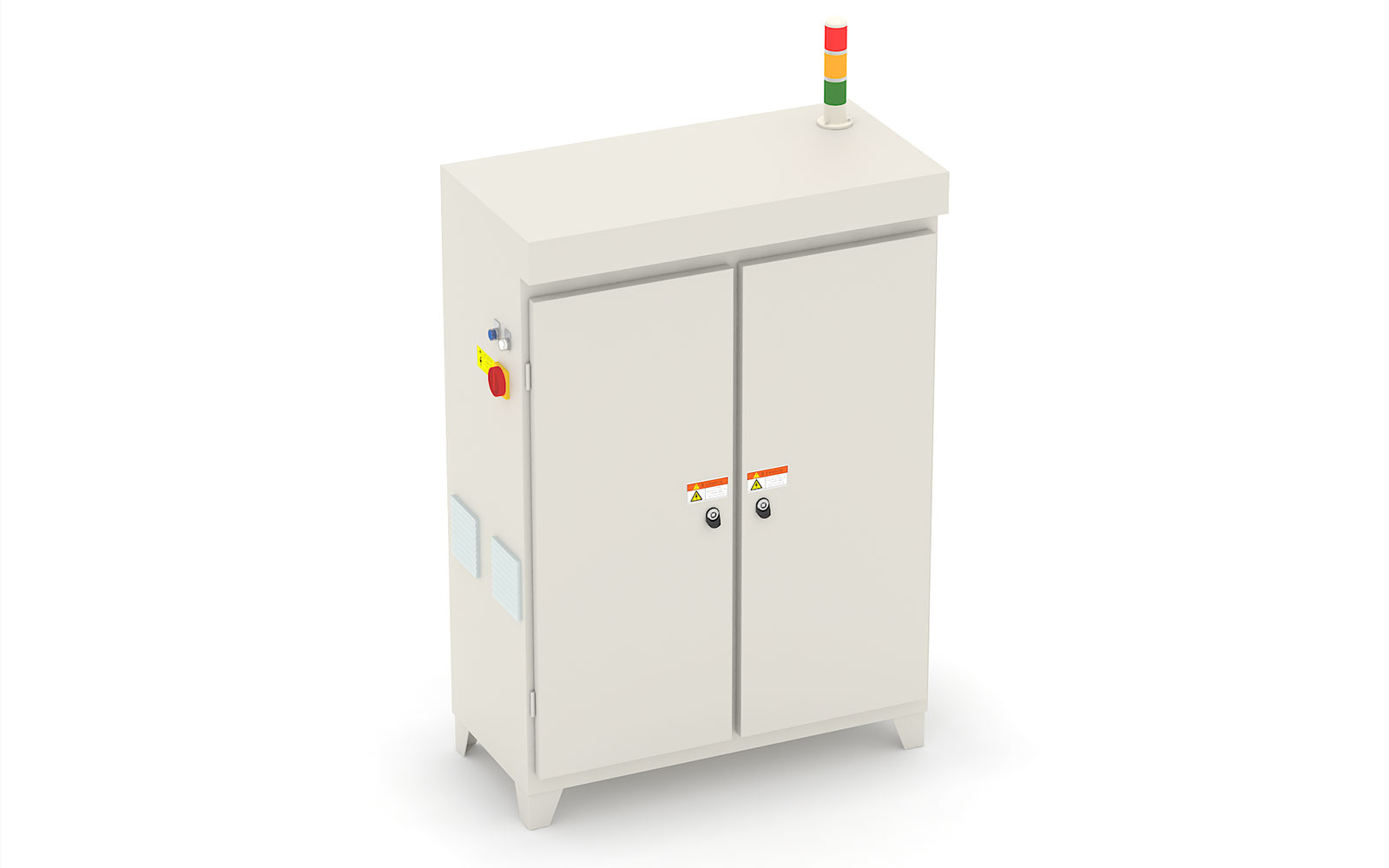

  • 主控制箱
    主控制箱
  • 卷紙管機
  • 2017/06/21


功能描述

E系列紙管機,設計理念簡約、緊湊、穩定。

標準生產3英寸紙管(內徑76.2mm)厚度小于10mm,最大生產紙管內徑200mm。

生產用途參考:化纖類用紙管、各種包裝復合罐、各種小型工業紙芯管。

生產螺旋型紙管從涂膠、卷繞、到按要求切割一次完成。


產品特點:

1、主體采用厚重型鋼板經數控切割后焊接而成,機架穩重不易變形,振動小。

2、主傳動采用硬齒面全油浴齒輪減速,低噪聲,低發熱,高轉速,大轉矩。

3、主電機采用矢量型高扭矩變頻器調速.

4、配備液壓皮帶張緊裝置,帶皮帶張力傳感器,和皮帶角度傳感器,可自動調節皮帶張力和角度。

5、配備數控同步追剪系統,切臺由精密滾珠絲杠和高性能伺服電機驅動。

6、配備脈沖定長控制,配合前饋補償功能,在不同主機運行速度下保證了切割長度一致。

7、采用雙PLC控制系統, IO輸出控制和功能性運算分開控制,提高切割響應速度,切割長度控制比以往更加準確。

8、配置新型的操作面板和大尺寸彩色觸摸屏人機界面操作。

9、帶多功能底紙供應裝置,斷紙自動停機功能。

10、配整體供紙架、供膠涂膠架、導紙裝置一體化聯動裝置,全電動調節.

11、模塊化電氣布局設計,使用、維護、維修更方便更科學。

12、可選配網絡模塊,用于多臺設備或流水線聯網運行,也可以用遠程監控和維護,MODBUS TCP協議。


主要技術參數:

技術參數

卷繞紙張層數3-16層
最大卷管直徑200mm
最小卷管直徑20mm
最大卷管厚度8mm
最小卷管厚度0.5mm
卷芯模具固定方式法蘭加頂緊
卷繞機頭二機頭單皮帶
切割方式單圓刀無阻力切割
上膠方式雙面上膠
定長方式編碼器(光電定位可選)
操作人數1-2人
卷出紙管速度3-20米/分鐘
調速控制變頻器
輸入電源380V三相四線(其他電壓定制)

規格尺寸

主機尺寸:長×寬×高5500mm×1700mm×2000mm
占地面積:長×寬16000mm×7500mm
輪轂直徑215mm
輪轂高度400mm
最小輪距750mm
最大輪距950mm
總質量3900KG

傳動系統

主機功率7.5KW
輪轂最高轉速 47r/min
輪轂輸出扭矩1360N.m
傳動方式齒輪傳動和鏈傳動
傳動鏈型號12A×2
輪轂驅動2輪驅動
切刀電機步進電機/萬鑫齒輪電機
軸承哈軸

控制系統

PLC控制器臺灣臺達
人機界面we!view6070T彩色觸摸屏
程序版本JS-PTM4.2
變頻器日本安川 7.5KW
執行器件(接觸器等)中國正泰產品
信號元件(光電開關等)日本歐姆龍產品
氣動元件臺灣亞德客產品
調角電機杭州嘉誠
同步控制X軸伺服絲桿Z軸步進絲桿
同步跟蹤切管系統伺服同步跟蹤切割




配備裝置

遙控器可選配
自動落管架
皮帶對角電動
皮帶松緊調節液壓調節
主機擺角
缺紙自動停機底紙自動停機
自動供膠水隔膜泵
紙帶自動供滑潤油自動
張力調節機械調節
紙架類型整體紙架
卷管皮帶帆布帶

附送配件

底、面紙裝置
應用工具

卷管皮帶
1條
卷管芯棒
1套
